PCB无尘车间机电安装建设方案

文章出处:本站 人气:1038 发表时间:2022-08-23

PCB(printed circuit board)即印制线路板,简称印制板,是电子工业的重要部件之一。几乎每种电子设备,小到电子手表、计算器,大到计算机、通信电子设备、军用武器系统,只要有集成电路等电子元件,为了使各个元件之间的电气互连,都要使用印制板。

随着电子技术的进步,PCB加工工艺也在不断提升和迭代,要求越来精密和可靠,同时也对PCB净化车间的建设提出了更高的要求。我们以小编所设计的项目为例,谈谈PCB净化车间的建设方案。2024新澳门原料网大全新澳门论坛

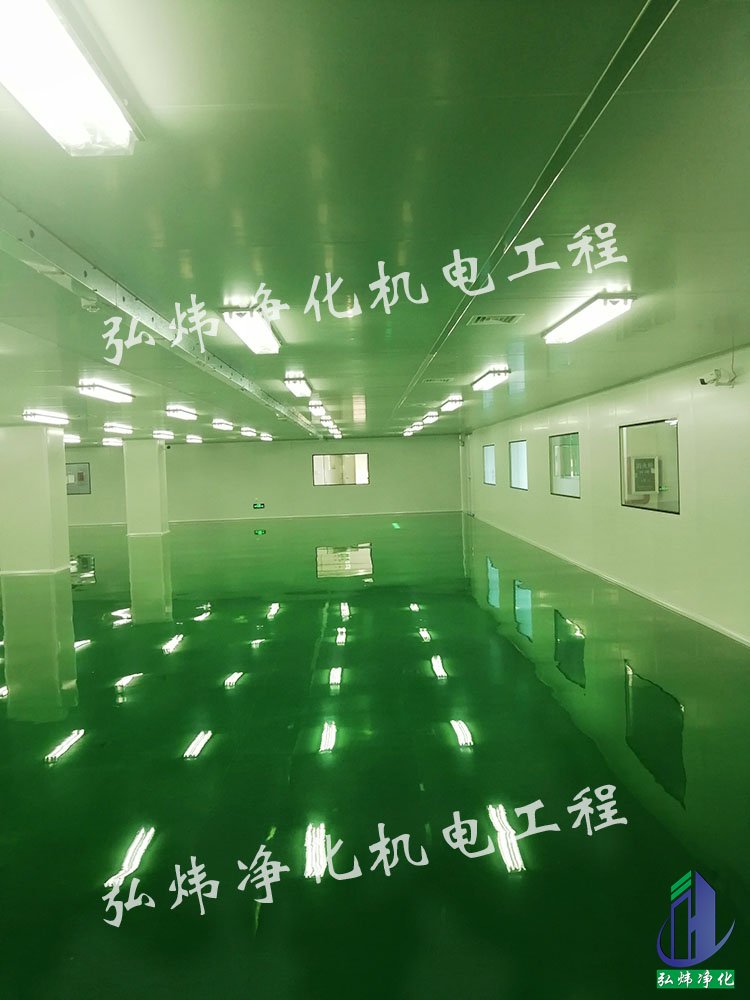

一 工程概述

1、建筑性质及规模

2、设计依据

《采暖通风及空气调节设计规范》GB50019-2003

《洁净厂房设计规范》GB50073-2013

《工业企业厂房噪声标准》GB12348-90

《建筑设计防火规范》GB50016-2006

《通风与空调工程施工质量验收规范》GB50243-2002

《洁净室施工及验收规范》GB50591-2010

业主对项目的设计要求,提供的工艺条件以及土建等专业提供的条件和要求2024新澳门原料网大全新澳门论坛

二、设计范围

1、生产厂房洁净空调系统;

2、生产厂房普通空调系统;

3、洁净室、普通车间围护及天花工程;

4、楼顶冷冻站空调设备及相关管道工程;

5、车间设备工艺冷却水系统。

三、室内外设计参数

1、室外设计参数(江西赣州)

夏季:空调干球湿度35.4℃,空调湿球湿度(相对湿度)27.0%;

冬季:空调干球湿度0.5℃,空调湿球湿度(相对湿度)77%。

2、室内设计参数

压板区:洁净度10K,设计温度20±3℃,设计湿度40~60%,正压+15;

叠板区:洁净度10K,设计温度20±3℃,设计湿度40~60%,正压+15;

更衣区:洁净度100K,设计温度<26℃,设计湿度无要求,正压+15;

内外层线路区、菲林区:洁净度10K,设计温度20±3℃,设计湿度40~60%,正压+15;

阻焊曝光丝印区:洁净度5K,设计温度20±3℃,设计湿度40~60%,正压+15;

预烤区:洁净度10K,设计温度<26℃,设计湿度无要求,正压+5;

钻孔及AOI检测:洁净度无要求,设计温度20±5℃,设计湿度40~60%,正压+3;

测试、文字丝印、锣房等:洁净度无要求,设计温度20±5℃,设计湿度40~60%,正压+3;

FQC,FQA,包装房等:洁净度无要求,设计温度20±5℃,设计湿度40~60%,正压+3;

办公室及其他空调空调区域:洁净度无要求,设计温度20±5℃,设计湿度40~60%,正压+3;

3、排风系统

(1)电镀及SES车间,酸碱排风,用PP管,负压量—5;压合车间,热排风,镀锌铁皮制作;棕化车间,酸碱排风,用PP管;DES车间,酸碱排风,用PP管,负压量—5。

(2)一般通风系统:更衣室设置机械排风系统,采用天花板用管道式换气扇进行通风换气。

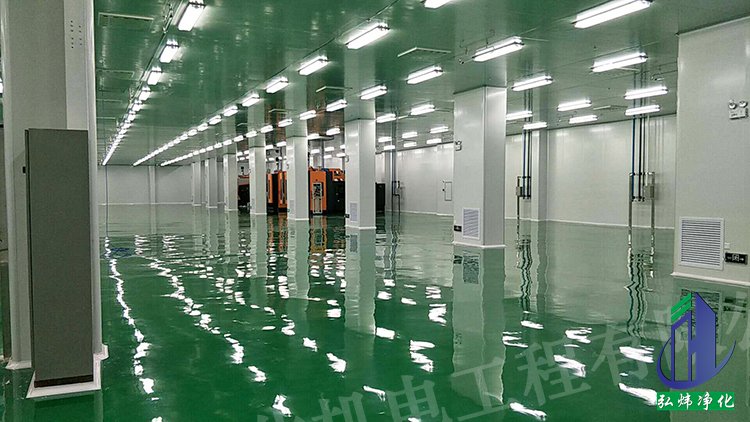

四、空调系统2024新澳门原料网大全新澳门论坛

所有洁净生产区采用洁净组合式空气处理机组+高效送风口的空调形式,采用上送风,侧下回风的气流组织方式,普通区域采用吊顶风柜或风机盘管的方式以满足室内温度要求;

冷源采用4台300RT水冷螺杆式冷水机组和一台200RT水冷螺杆式冷水机组为工艺设备和空调空调区和洁净区。



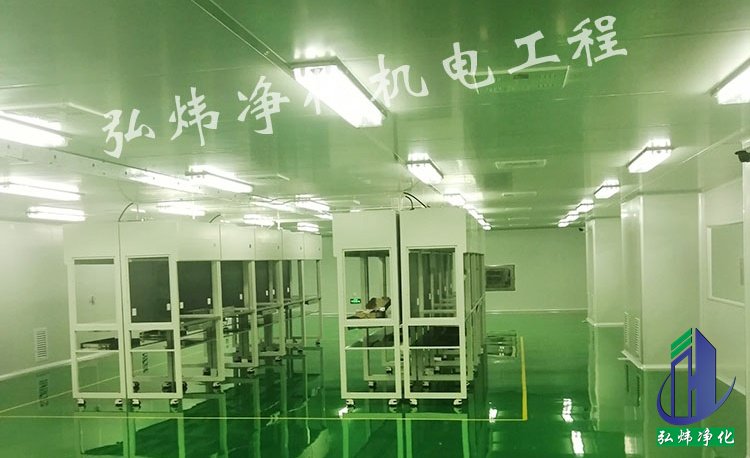

五、风管系统

1、风管材料

空调、净化风管用镀锌钢板制作,一般热排风管用镀锌钢板,有机废气排风管用不锈钢板制作,酸碱排风管用PP板材制作,所有管道壁厚参照施工验收规范GB50243-2002。

2、风管制作安装

水平安装时不保温风管直径或大边小于400毫米者,间距不超过4米,大于或等于400毫米者,间距不超过3米,保温风管间距不超过3米;

垂直安装时不保温风管间距不超过4米,保温风管间距不超过3.5米,但每根立管的固定件不应少于两个,支吊托架不得设置在风口、阀门及检查门处,吊架不得直接吊在法兰上,风管支吊托架的制作安装按照国家标准图集制作;

UPVC管支吊架间距在1~2米之间,具体可根据材料情况要求进行安装。



六、水管系统

冷水管:DN≤150采用镀锌钢管,DN=200采用焊管,DN>200采用螺旋卷焊钢管,焊接连接,管径<50钢闸阀,管径≥50对夹式蝶阀,管径≥100用涡轮螺杆蝶阀;

冷凝水管:用U-PVC材料,胶水连接;

钻锣机冷水管:用U-PVC 16MPa材料,胶水连接;

压机冷却水管:用304不锈钢管,焊接连接;

热水管:DN≤100时用U-PVC+PPR 16MPa(复合保温管),DN>100用镀锌钢管,橡塑保温;
